「皓之瑞排烟天窗」21J621-1天窗国标图集概述

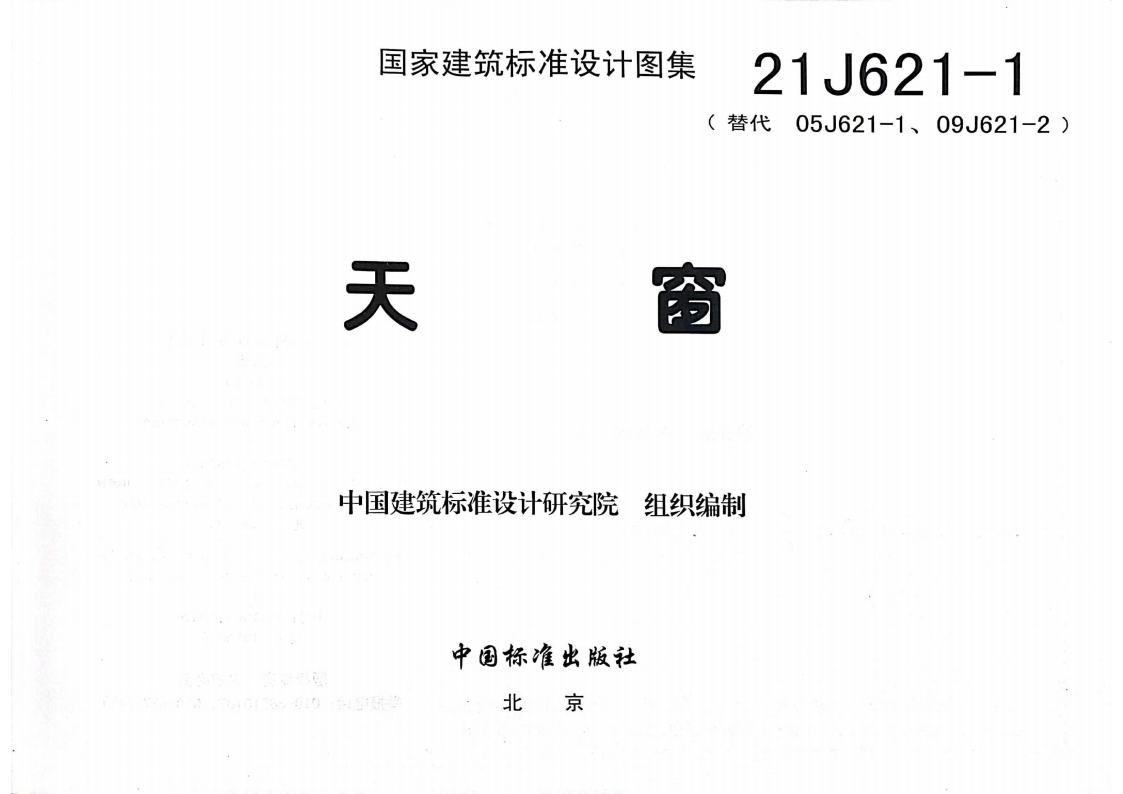

皓之瑞参编的21J621-1天窗国标图集新鲜出炉，该图集根据建筑技术的发展进步及标准的提高与更新，对现行的国标图集05J621-1天窗—上悬钢天窗、中悬钢天窗及平天窗和09J621-2电动采光排烟天窗进行了修编，可完全替代两者。适用于各种新建、改建和扩建的工业与民用建筑，可供建筑设计、工程施工和监理等相关人员使用。今天小编就对该天窗图集做个概述。

本次出版发行的21J621-1天窗国标图集主要分为7个部分：平屋面罩体天窗、平屋面平天窗、屋面采光带、坡屋面天窗、钢天窗架天窗、地下室天窗和导光管采光系统。在平屋面平天窗部分详细阐述了三角型天窗（上开式和下开式）、平开型天窗（双扇开和单扇开）、圆拱型采光排烟天窗（侧开、整窗开、部分上开和双肩上开）的适用范围、特点、平/立/坡面图、构造节点图和选用表等，并对相关参数进行更新。

天窗的规格尺寸可参考本图集直接选用，如不能满足工程项目的设计需求时，应当寻找专业电动排烟天窗厂家协商定制，按非标准规格尺寸加工生产。对于有特殊需求的天窗，如金属表件的二次防腐处理，也应当寻找专业厂商定制，以保质量稳定可靠。

平屋面平天窗的窗型适用于有屋面自然采光、排烟、通风要求的工程项目，且屋面坡度为2%~10%，其开启方式分电动推杆和开窗机两种，当天窗长度小于6m时采用电动推杆方式，设计参数为50W 24V动力6KN，电气控制箱的服务半径不宜超过30m。其不适用于高温及有腐蚀性的建筑，对于高温高热建筑我们更推荐使用薄型屋顶通风天窗。
